RTL-SDR AVEC SDR#

Détourner l'utilisation d'une clé USB à 15€  originellement prévu pour recevoir la télé via TNT pour en faire un récepteur SDR couvrant de 28 à 1700 Mhz. C'est pas compliqué.



On m'a plusieurs fois demandé comment s'y prendre pour que ça fonctionne sans se prendre la tête.
Il existe plusieurs programmes capables d'exploiter cette clé USB mais pour une fois les choses sont bien faites puisque le software le plus simple à utiliser est aussi celui qui fonctionne le mieux et est le moins consommateur de ressources CPU pour l'ordinateur.Il s'agit de SDR# (dites SDRSHARP).

Avant d'aller plus loin, il est utile de préciser que ce système ne fonctionne hélas pas avec n'importe quelle clé DVB-T. Au delà de la marque et du modèle de la clé, il est impératif que celle-ci soit équipée d'un chipset de la marque Realtek et plus précisément le modèle R2832U.

Youssef, le créateur de ce freeware, a écrit un petit script DOS qui simplifie grandement la tâche. Ce script s'occupe de télécharger tous les fichiers nécessaires c'est à dire la dernière version du logiciel, le fichier DLL permettant l'exploitation de la clé, le driver spécial ainsi que l'installateur de driver ZADIG. Une fois téléchargé, le script dézippe le tout dans un dossier créé pour l'occasion.




Pour commencer on télécharge le script : http://sdrsharp.com/downloads/sdr-install.zip

Une fois l'archive dézippée, il faut lancer le script  install.bat
Une fenêtre DOS s'ouvre pour exécuter les commandes et se ferme toute seule une fois le travail terminé. Un dossier sdrsharp est créé contenant tout le nécessaire. Cela signifie qu'il n'y a pas d'installation au sens de windows et qu'il tout à fait possible de déplacer ce dossier n'importe où dans le PC et de créer un raccourcis du programme sdrsharp.exe sur le bureau.

A ce stade, il faut maintenant installer le driver de la clé. Insérer la clé USB dans son port. Windows va détecter un nouveau périphérique et via sa célébrissime fenêtre vous proposer d'installer un driver. vous pouvez simplement appuyer sur annuler mais en faisant comme ça il est possible, suivant la version de windows, qu'il vous ressorte cette fenêtre à chaque fois que la clé est insérée. Perso j'ai appuyé sur suivant, afin d'arriver à la case à cocher "Ne plus me proposer d'installer ce périphérique".

Dans le dossier sdrsharp on lance le programme zadig.exe.

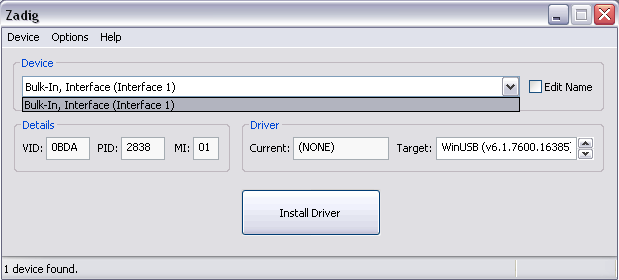

Dans mon cas, et c'est majoritairement vrai pour la plupart des clé USB à base de tuner R820, le périphérique ou Device à sélectionner est Bulk-In, Interface (Interface x). Et c'est tout. Appuyer tout de même sur le bouton Install Driver.

Pour Windows 8 c'est plus ou moins la même chose mais avec une particularité :  lire  un peu plus bas ²

On peut lancer maintenant lancer le programme SDRSharp.exe. En haut de l'interface graphique on sélectionne le modèle de récepteur SDR, en l'occurrence RTL-SDR / USB


Appuyer sur le bouton Play...

Le bouton Configure permet d'accéder à certains réglages important de la clé, notamment le décalage en fréquence qui est propre à chaque modèle de clés. Pour régler le décalage en fréquence, il faut se caler sur une émission réputée précise (un générateur étant l'idéal) et ajuster la valeur Frequency correction (ppm)


Entouré en vert sur la photo ci dessus, permet le réglage du gain qui demandera peut être d'être ajusté suivant la force des signaux reçu.

Enjoy !

Oui, SDR# décode les informations RDS sur les radios FM.


Dans un prochain article nous tâcherons d'utiliser ce logiciel à distance par le réseau TCP/IP.

² AVEC WINDOWS 8


Pour faciliter la vie de l'utilisateur, Windows 8 a tendance à installer les drivers qu'il veut, parfois c'est cool mais pour les activités radio ça l'est moins. Lorsque j'ai inséré ma clé dans mon nouveau PC et son Windows 8, je n'ai pas vu la fenêtre m'informant d'un nouveau périphérique. Windows a encore installé le siens sans m'informer de quoi que ce soit. La clé est vu dans le gestionnaire de périphérique comme une carte son ou contrôleur audio, vidéo :


Dans Zadig il faudra repérer et sélectionner RTL2832U pour lequel windows a déjà installé un pilote...


et appuyer sur Replace Driver pour le remplacer par celui qui permettra d'exploiter la clé par SDR#


Une fois le bon pilote installé par Zadig, notre clé USB est reconnu comme Périphérique Universal Serial Bus dans le gestionnaire de périphérique.
